脉冲除尘器工作原理及喷吹系统
.jpg)

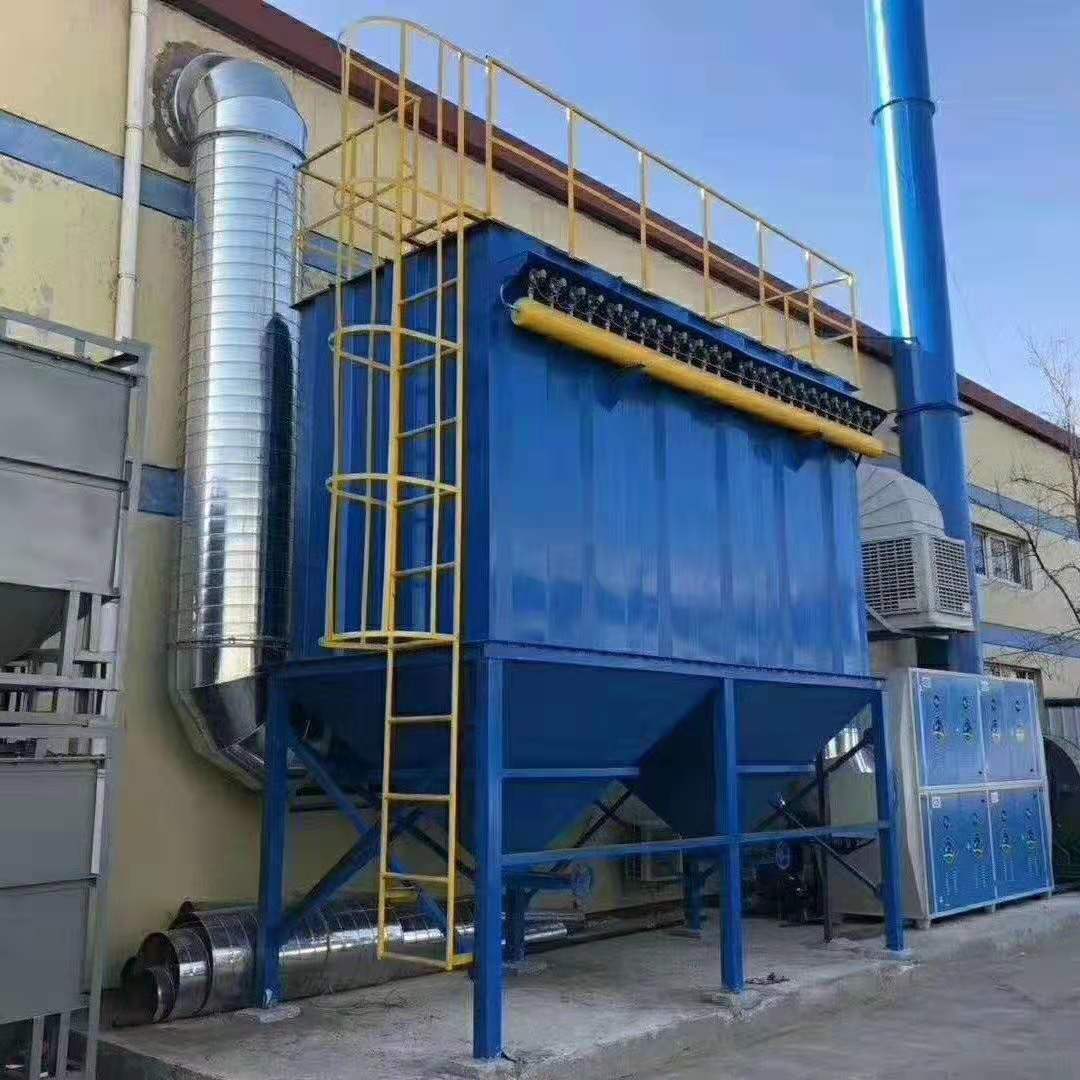

脉冲除尘器是在布袋除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。脉冲布袋除尘器其构造及工作原理由上、中、下箱体、排灰系统及喷吹系统五部分组成。上箱体包括可掀起的盖板和出风口；中箱体内有多孔板.除尘器骨架、除尘器布袋；下箱体由灰斗、进风口及检查门组成；喷吹系统包括控制仪表、控制阀、脉冲阀、喷吹管和气包。
含尘气体由除尘器进风口进入中、下箱体，含尘气体通过除尘布袋进入上箱体过程中由于滤袋的各种效应作用将尘气分离开，粉尘(形态:固体微粒)被吸附在除尘滤袋上，而气体穿过滤袋经文氏管（venturi）进入上箱体，从出风口排出。含尘气体通过滤袋的净化过程、随着时间的增加而积附在滤袋上的粉尘越来越多，増加了滤袋的阻力（妨碍物体运动的作用力），致使通过滤袋气体量逐渐减少。为使阻力控制在限定范围内（一般为120～150毫米水柱），保证所需气体量通过由控制仪发出指令，按顺序触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀至喷吹管的各孔喷出，在经文氏管喷射到各对应的滤袋内。滤袋在气流瞬间反向作用下急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。被清除掉的灰尘落入灰斗，经排料阀排出机体。积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化的气体正常通过，保证除尘系统运行。
脉冲阀A端接压缩空气包，B端接喷吹管，脉冲阀背压室接埪制阀，控制仪控制着埪制阀和脉冲阀开启。当控制仪无信号输出时，控制阀的排气被关闭，脉冲阀喷吹口处与关闭状态，当控制仪发出信号时控制阀排气口被打开，脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷至文氏管进入滤袋（从喷吹管喷出的气体为一次风）。当高速气体流通过文氏管过程诱导了数倍于一次风的周为空气（称为二次风），造成滤袋内瞬时正压，实现清灰。
